產品名稱：H44X橡膠瓣止回閥
產品標簽：止回閥，橡膠瓣止回閥
更新時間：2019/5/25 16:12:23
上一個產品： DHH44X/H微阻緩閉消聲止回閥
下一個產品：H44W/H不銹鋼旋啟式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
H44X橡膠瓣止回閥產品概述：

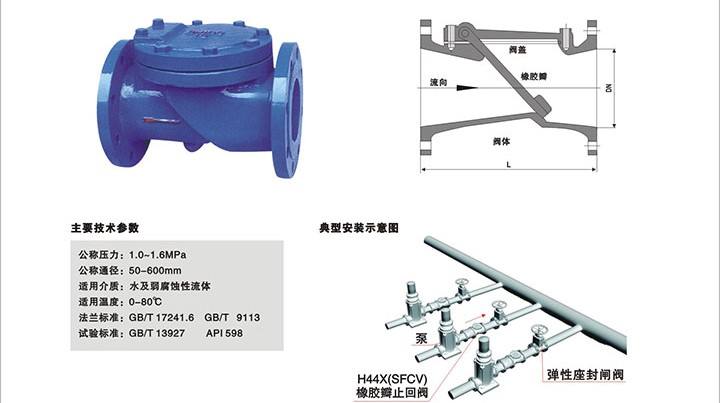

橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底．外層披翟橡膠制成閥瓣開關壽命可達l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。
H44X 橡膠瓣止回閥主要零件材料
零件名稱 |
閥 體 |
閥 蓋 |
閥 瓣 |
材料 |
鑄 鐵 |
鑄 鐵 |
鋼材+強化尼龍布 |
H44X 橡膠瓣止回閥主要技術參數
型 號 |
公稱壓力PN(MPa) |
密封試驗壓力(MPa) |
殼體試驗壓力(MPa) |
zui高工作壓力(MPa) |
介質保溫 |
H44X-10 |
1 |
1.1 |
1.5 |
1 |
0-80℃ |
H44X-16 |
1.6 |
1.76 |
2.4 |
1.6 |
H44X 橡膠瓣止回閥主要外形尺寸
型 號 |
DN |
L |
D |
D1 |
dn |
n |
H44X-10 16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
65 |
216 |
185 |
145 |
17.5 |
4 |
|
80 |
241 |
200 |
160 |
17.5 |
8 |
|
100 |
292 |
220 |
180 |
17.5 |
8 |
|
150 |
356 |
285 |
240 |
22 |
8 |
|
200 |
495 |
240 |
295 |
22 |
8 |
|
250 |
622 |
395 |
350 |
22 |
12 |
|
300 |
698 |
445 |
400 |
22 |
12 |
|
350 |
787 |
505 |
460 |
22 |
16 |
|
400 |
914 |
565 |
515 |
22 |
16 |
|
450 |
978 |
615 |
565 |
26 |
20 |
|
500 |
978 |
670 |
620 |
26 |
20 |
|
600 |
1295 |
780 |
725 |
30 |
20 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
