產品詳情
Q46F四通換向球閥產品概述：
1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE， 能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
Q46F四通換向球閥結構特點
該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。
Q46F四通換向球閥執行標準
1、設計和制造：GB／T12237-1989； APl608
2、檢驗和試驗：GB／T13927-1992； APl 598
3、法蘭連接：JB／T79]一2-1994； ASME／ANSI B165
Q46F四通換向球閥主要零件材料
產品型號 |
Q46F-10C-40 |
Q46F-10P-40P |
閥體 |
WCB |
CF8 |
球體 |
CF8 |
CF8 |
閥桿/固定軸 |
2Cr13 |
304 |
密封圈 |
PTFE |
PTFE |
閥座 |
2Cr13 |
2Cr1+STL |
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
適用介質 |
水、油、蒸汽等 |
水、油、蒸汽等 |
適用溫度 |
-29-200℃ |
-29-200℃ |
蝸輪四通換向閥 |
ZQ后插入“3”表示，示例：ZQ346F-16C |
|
氣動四通換向閥 |
ZQ后插入“6”表示，示例：ZQ646Y-150LbC |
|
電動四通換向閥 |
ZQ后插入“9”表示，示例：ZQ946Y-100 |
|

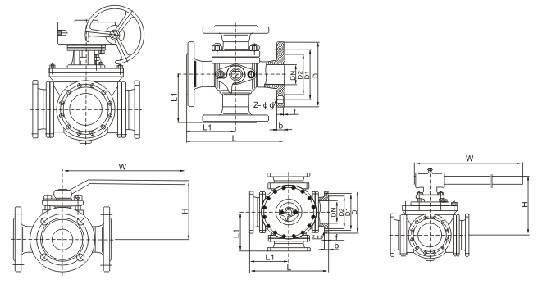

公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
L |
240 |
260 |
280 |
320 |
380 |
440 |
670 |
760 |
850 |
980 |
1080 |
1360 |
1750 |
L1 |
120 |
130 |
140 |
160 |
190 |
220 |
335 |
380 |
425 |
490 |
540 |
680 |
875 |
H |
325 |
335 |
360 |
370 |
420 |
440 |
49 |
520 |
610 |
700 |
800 |
900 |
1000 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
