產品名稱：D73H對夾式硬密封蝶閥
產品標簽：蝶閥,對夾式硬密封蝶閥
更新時間：2019/5/28 9:23:09
上一個產品： D72X手動對夾式軟密封蝶閥
下一個產品：D671X/F氣動對夾式蝶閥
在線客服：
在線訂購：在線訂購
產品詳情
公稱通經DN（mm) |
50～2000 |
|||
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
適用溫度 |
碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ |
|||
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
泄漏率 |
符合GB/T13927-92標準 |
|||
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
D73H對夾式硬密封蝶閥主要零件材料
零件名稱 |
材料 |
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 |
2Cr13不銹鋼、合金鋼 |
密封圈 |
不銹鋼圈 |
填料 |
柔性石墨 |
D73H對夾式硬密封蝶閥標準規范
制造標準 |
JB/T8527-97 |
法蘭標準 |
GB9113-2000 |
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T13927-92 |

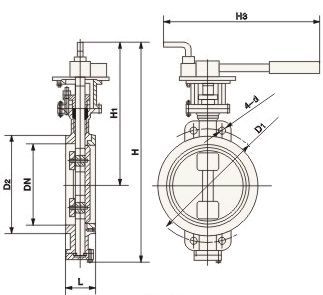

D73H對夾式硬密封蝶閥主要外形尺寸
公稱通經(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||||||
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||
L |
L2 |
H |
H1 |
D1 |
Z-D |
A |
D1 |
Z-D |
A |
D1 |
Z-D |
A |
|
50 |
43 |
265 |
350 |
112 |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
65 |
46 |
265 |
370 |
115 |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
80 |
49 |
320 |
380 |
120 |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
100 |
56 |
320 |
420 |
138 |
180 |
8-18 |
45℃ |
180 |
8-18 |
45℃ |
190 |
8-22 |
45℃ |
125 |
64 |
340 |
460 |
164 |
210 |
8-18 |
45℃ |
210 |
8-18 |
45℃ |
220 |
8-26 |
45℃ |
150 |
70 |
390 |
555 |
175 |
240 |
8-22 |
45℃ |
240 |
8-22 |
45℃ |
250 |
8-26 |
45℃ |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
